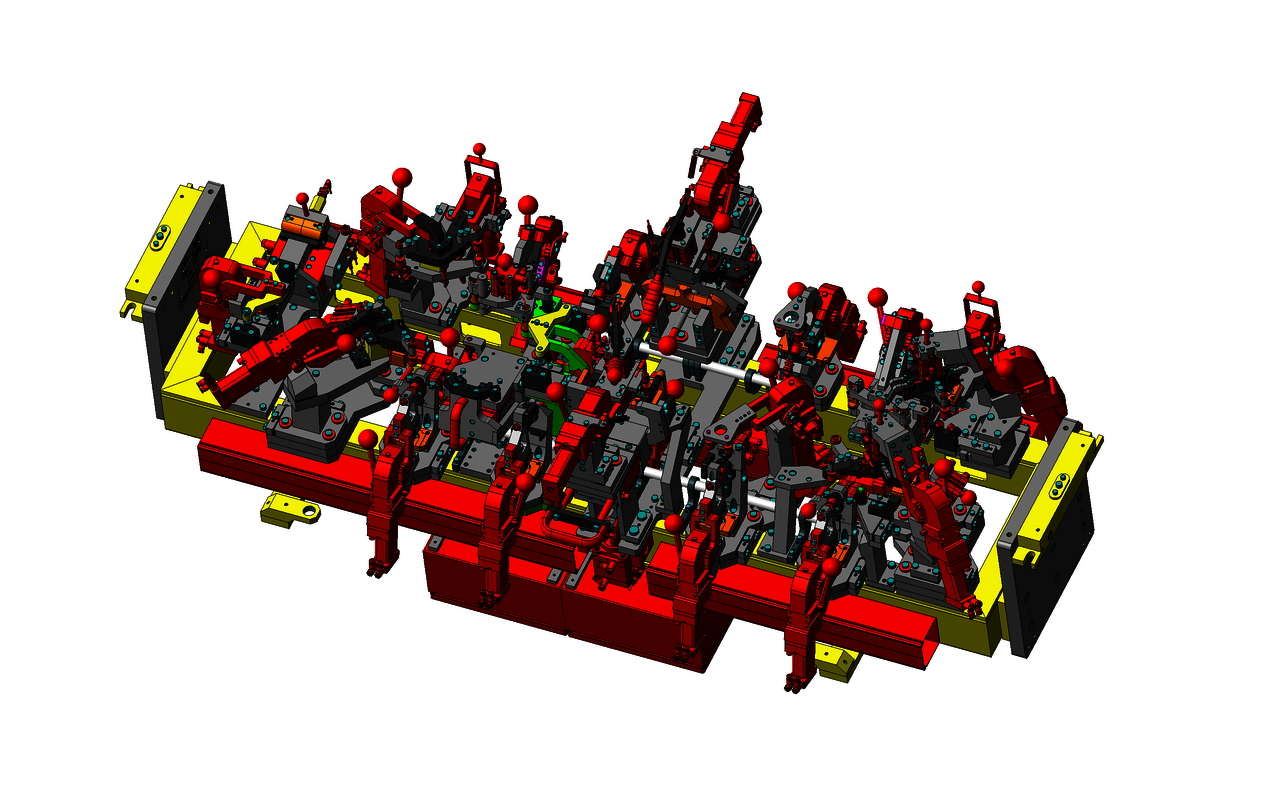

Schweißvorrichtung für Rohrkonstruktion

Ist die Konstruktion von Vorrichtungen für Rohrkonstruktionen aufgrund der zu berücksichtigenden Verzüge und Schrumpfmaße an sich schon nicht trivial, so hat einer unserer langjährigen Kunden uns nun wirklich gechallenged. Die Aufgabe war: Alle Positionen eines komplexen Rohrgestelles, inkl. aller Anbauteile und Halter, müssen in einer Zusammenbauvorrichtung gespannt und geschweißt werden, ohne Vorschweißstationen! Hier ist zu beachten, dass nicht nur alle Positionen zum Einlegen und Spannen zugänglich sein müssen, es muss auch ausreichend Platz für die Schweißbrenner erzeugt werden und der ganze Rahmen muss zum Schluss auch leicht und ohne Kollisionen aus der Vorrichtung zu entnehmen sein. Nach einigen Stunden Brainstorming hatten wir dann dem Kunden ein überzeugendes Konzept präsentieren können. Die Vorrichtung ist mittlerweile eingeschweißt und arbeitet zur vollen Zufriedenheit unseres Kunden.
